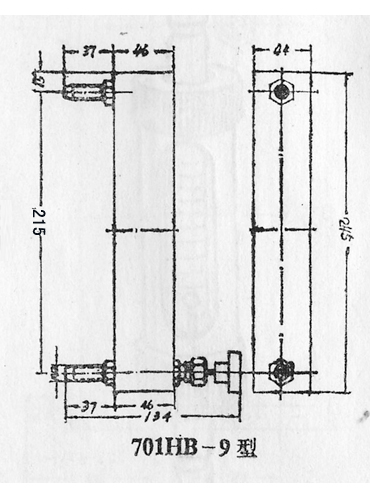

701HB-9型玻璃转子流量计|种类齐全 引进国外技术 | 专业销售产品

　　玻璃转子流量计由两个部件组成，一件是从下向上逐渐扩大的锥形管；另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。当被测流体流动时对转子的作用力，正好等于玻璃转子流量计的转子在流体中的重量时，转子受力处于平衡状态而停留在某一高度。
分析表明；转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。
为了使玻璃转子流量计在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动；另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。
